Guarnizioni a labbro tipo DI

Guarnizioni a labbro tipo DI
in gomma NBR 75/85 Sh/A

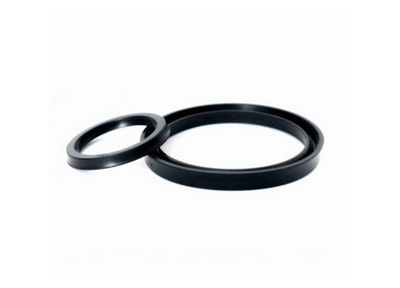

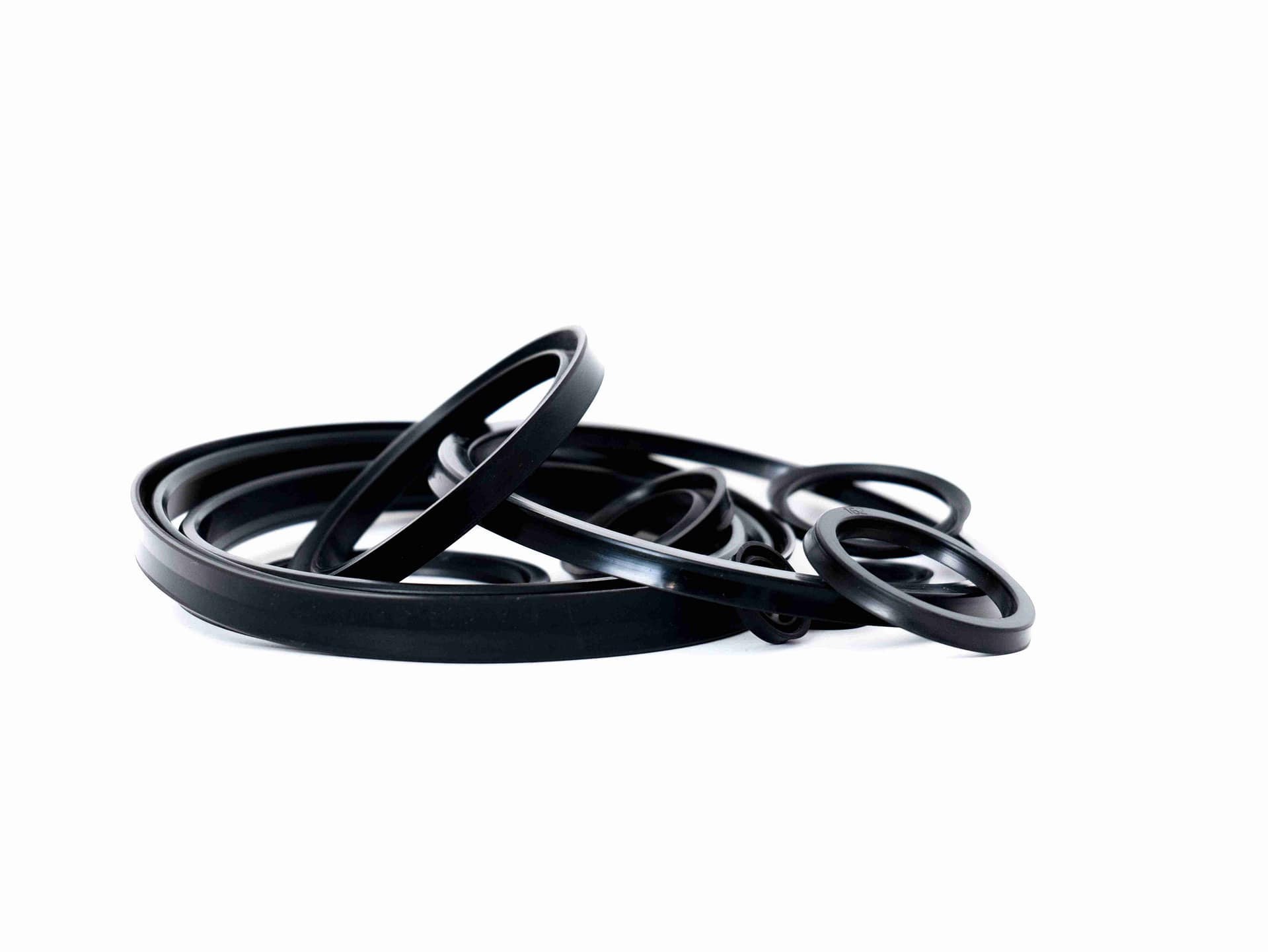

Tedeschi Gomma produce guarnizioni tipo DI in gomma NBR 85 Sh/A.

Principali applicazioni: per tenute oleodinamiche e idromeccaniche.

Esempio di impiego: come tenuta cilindro di apertura nei dosatori per bovini.

Scopri tutti i nostri prodotti

Richiedi un preventivo

Chiamaci

+39 0522 917528 r.a.

Scrivici

sales@tedeschigomma.com

Disegno tecnico Tedeschi Gomma sintetica

Misure Standard

Cod. Articolo Rif. d. D. H.
DI00120 12 3.17 8.75 3.96
DI00180 18 4.76 11.11 3.96
DI00250 25 6.35 12.7 3.96
DI00310 31 7.93 14.28 3.96
DI00370 37 9.52 16.5 3.96
DI00400 40 12 17 4
DI00430 43 11.11 19.05 3.96
DI00500 50 12.7 21 5.1
DI00560 56 14.28 20.63 4.76
DI00620 62 15.87 22.22 4.76
DI00680 68 17.46 23.81 4.6
DI00750 75 19.08 25.4 4.76
DI00780 78 20 28 9
DI00810 81 20.63 28.58 4.76
DI00870 87 22.22 31.75 4.76
DI00930 93 23.81 36.51 6.35
DI01000 100 25.4 38.1 6.35
DI01060 106 26.99 36.51 6.35
DI01120 112 28.58 41.28 7.93
DI01150 115 30 37 8
DI01180 118 30.16 38.1 6.35
DI01250 125 31.75 44.45 6.35
DI01310 131 33.34 40.63 4.6
DI01370 137 34.93 50.8 7.93
DI01430 143 36.51 50.8 7.93
DI01500 150 38.1 50.8 9.52
DI01560 156 39.69 55.96 9.52
DI01620 162 41.28 50.8 5.55
DI01680 168 42.86 53.98 9.52
DI01750 175 44.45 57.15 7.93
DI01810 181 46.04 60.33 9.52
DI01870 187 47.63 63.5 9.52
DI01930 193 49.21 66.68 9.52
DI02000 200 50.8 73.03 11.11
DI02120 212 53.98 69.85 9.52
DI02250 225 57.15 69.85 7.93
DI02370 237 60.33 76.2 7.93
DI02620 262 66.68 79.38 9.52
DI02750 275 69.85 90.9 9.52
DI02870 287 73.03 82.55 9.52
DI03000 300 76.2 88.9 9.52
DI03120 312 79.38 98.43 9.52
DI03250 325 82.55 95.25 7.93
DI03370 337 85.73 98.43 9.52
DI03500 350 88.9 101.6 9.52
DI03620 362 92.08 106.4 7.93
DI03750 375 95.25 111.1 9.52
DI03870 387 98.43 107.95 9.52
DI04000 400 101.6 111.1 5.75
DI04250 425 107.95 127 9.52
DI04500 450 114.3 146.05 12.7
DI04750 475 120.65 136.5 7.14
DI05000 500 127 146.05 12.7
DI05250 525 133.35 152.4 12.7
DI05500 550 139.7 157.52 7.14
DI05750 575 146.05 165.1 12.7
DI06000 600 152.4 171.45 9.52
DI06250 625 158.8 177.8 12.7
DI06500 650 165.1 184.15 12.7
DI06750 675 171.45 190.5 12.7
DI07000 700 177.8 190.5 7.15
DI07250 725 184.15 203.2 9.52
DI07500 750 190.5 209.55 12.7
DI07750 775 196.9 215.9 12.7
DI08000 800 203.2 222.3 12.7
DI08250 825 209.55 228.6 12.7
DI08500 850 215.9 235 12.7
DI08750 875 222.3 241.3 9.52
DI09000 900 228.6 247.7 12.7

Misure speciali

Cod. Articolo D. d. H.
DI05010 10.1 6.1 3.5
DI05018 18.5 9.5 2.9
DI05020 19 11 9
DI05030 21.5 16 6
DI05040 33 24 6.5
DI05050 35 19 8
DI05060 35 30 4
DI05062 36 30 7
DI05070 39 28 6.5
DI05080 40 22 9
DI05090 40 25 9
DI05096 50 42 4
DI05100 58 43 8
DI05110 65 55 5
DI05120 67 59 7
DI05130 69 60 6
DI05140 75 65 5
DI05150 75 65 10
DI05160 76 68 7
DI05170 81 73 7
DI05180 85 75 7
DI05190 88 78 15
DI05200 100 90 5
DI05210 105 92 8
DI05220 109 99 15
DI05230 115 105 5
DI05240 120 110 5
DI05251 125 105 22
DI05260 130 120 5
DI05270 130 120 15
DI05280 131 114 8
DI05290 135 125 5
DI05300 151 141 15
DI05310 162 154 4.5
DI05320 172 162 15
DI05330 190 160 25
DI05340 190 180 15
DI05346 208 200 4
DI05350 214 204 15

Domande Frequenti

Le nostre guarnizioni a labbro tipo DI sono 100% made in Italy, prodotte presso il nostro stabilimento in via Dante Alighieri, 42/44 a Cadelbosco di Sopra (RE).

Le nostre guarnizioni a labbro tipo DI possono sopportare pressioni fino a 20 bar.

Per gli articoli disponibili a magazzino il minimo d'ordine è di Euro 30,00 + iva per articolo.
