Sfere in gomma

Sfere in gomma NBR, NR, SBR, EPDM, VMQ, PU e NBR ALIMENTARE

Tedeschi Gomma produce sfere in gomma piena, sfere galleggianti con anima in nylon e sfere con anima in acciaio.

Scopri tutti i nostri prodotti

Richiedi un preventivo

Chiamaci

+39 0522 917528 r.a.

Scrivici

sales@tedeschigomma.com

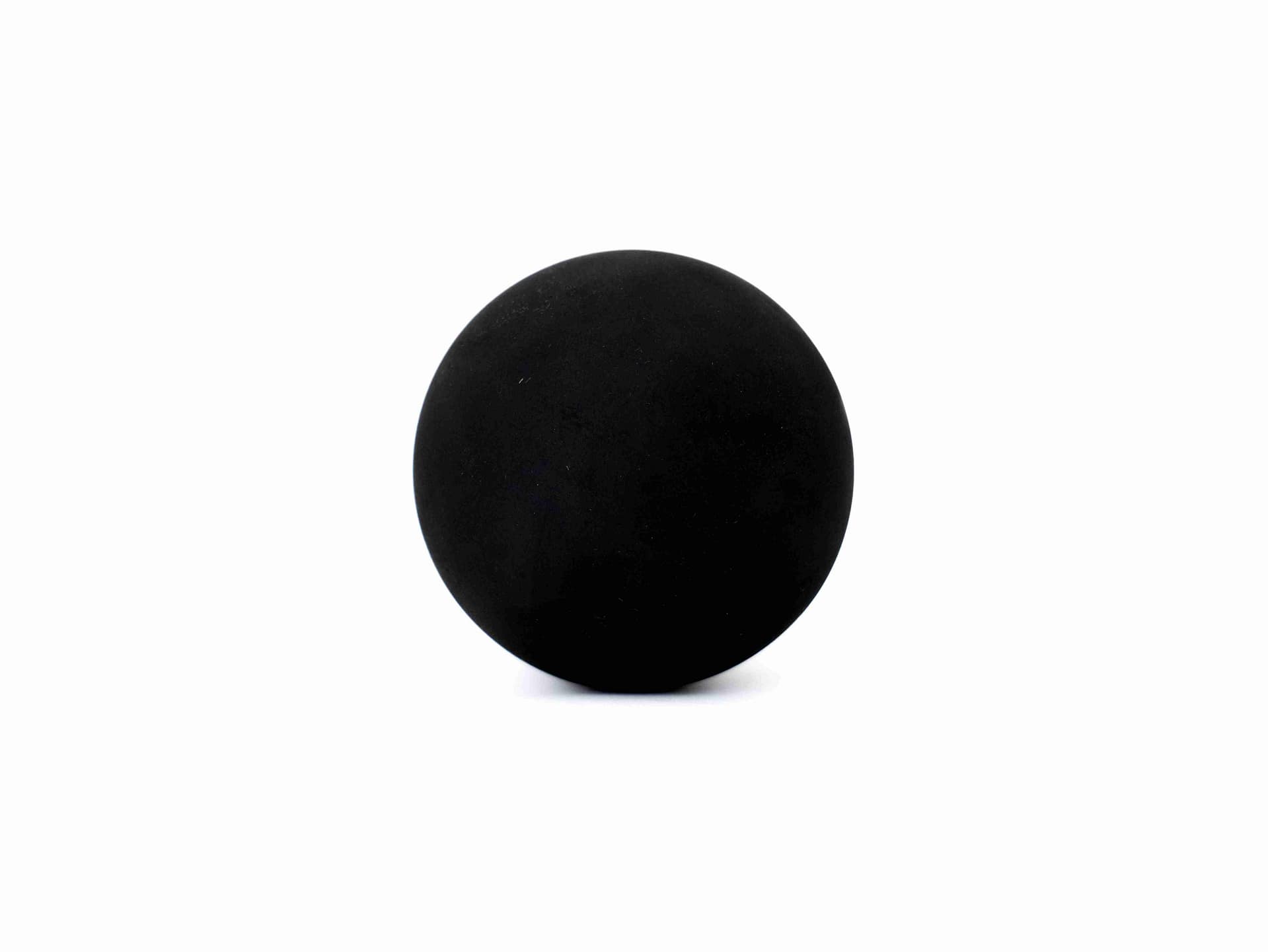

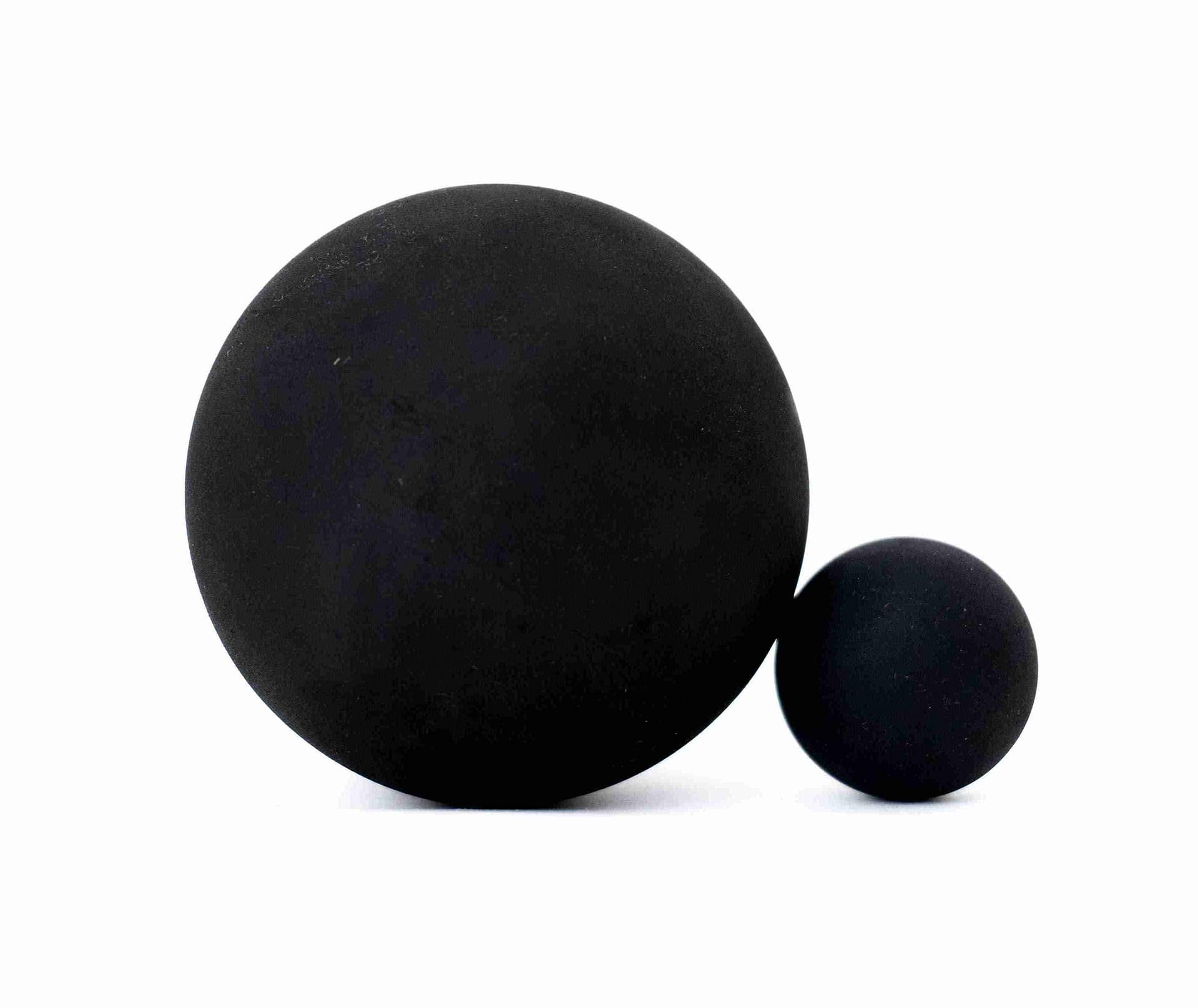

Produzione di Sfere in gomma piena rettificate

Tedeschi Gomma produce sfere in gomma piena.

Principali applicazioni: come valvole di fondo nelle pompe vuoto assistite su impianti Wellpoint (pompe da cantiere), come valvole per dispositivi di innaffiamento, come ammortizzatori per paracolpi retromarcia camion e come valvole di tenuta per pompe sommerse.

Codice Articolo  Diametro Tipo-Gomma Peso gr.
SF00011 8.2 NBR 60 Sh/A 0.4
SF00021 12 NBR 60 Sh/A 1.6
SF00025 14 NBR 60 Sh/A 1.7
SF00026 14 NBR 75 Sh/A 1.8
SF00029 15 NBR 45 Sh/A 2
SF00030 15 NBR 60 Sh/A 2.3
SF00031 15 NBR 75 Sh/A 3
SF00041 16 NBR 60 Sh/A 2.5
SF00055 18 NBR 60 Sh/A 3.6
SF00056 18 NBR ALIMENTARE (FOOD) 60 Sh/A 3.5
SF00053 18 NBR 85 Sh/A 4
SF00060 20 NBR 60 Sh/A 4.8
SF00623 20 NBR ALIMENTARE (FOOD) 60 Sh/A 5
SF00058 20 NBR 75 Sh/A 5.1
SF00062 22 NBR 60 Sh/A 8
SF00064 25 NBR 60 Sh/A 10
SF00628 25 NBR ALIMENTARE (FOOD) 60 Sh/A 9
SF00627 25 NBR 75 Sh/A 9.5
SF00066 30 NR 40 Sh/A 16
SF00067 30 NBR 60 Sh/A 16
SF00069 30 SBR 60 Sh/A 17
NON RETTIFICATA
SF00629 30 VMQ VERDE 60 Sh/A 17
NON RETTIFICATA
SF00625 30 NBR ALIMENTARE (FOOD) 60 Sh/A 16
SF00500 30 EU GIALLO 75 Sh/A 17
NON RETTIFICATA
SF00663 35 NBR 55 Sh/A 28
SF00661 35 NBR 60 Sh/A 28
SF00662 35 NBR ALIMENTARE (FOOD) 60 Sh/A 27
SF00630 35 NBR 75 Sh/A 28
SF00072 35 NBR 85 Sh/A 32
SF00710 38 NBR 85 Sh/A 39
SF00668 40 NBR 60 Sh/A 41
SF00667 40 NBR ALIMENTARE (FOOD) 60 Sh/A 40
SF00669 40 NBR 75 Sh/A 41
SF00076 45 NBR 60 Sh/A 58
SF00740 45 NBR ALIMENTARE (FOOD) 60 Sh/A 57
SF00078 50 NBR 60 Sh/A 80
SF00673 50 EPDM 70 Sh/A 84
SF00672 50 NBR 75 Sh/A 80
SF00671 50 NBR 85 Sh/A 95
SF00080 55 NBR 60 Sh/A 105
SF00082 55 NBR 75 Sh/A 110
SF00079 55 NBR 85 Sh/A 120
SF00693 60 VMQ VERDE 60 Sh/A 130
NON RETTIFICATA
SF00083 60 NBR 60 Sh/A 135
SF00681 60 EPDM 70 Sh/A 144
SF00690 60 NBR 85 Sh/A 150
SF00084 65 NBR 60 Sh/A 170
SF00086 70 NBR 60 Sh/A 220
SF00134 70 EPDM 75 Sh/A 220
SF00720 70 NBR 75 Sh/A 220
SF00088 70 NBR 85 Sh/A 245
SF00090 75 NBR 60 Sh/A 275
SF00091 75 NBR 85 Sh/A 305
SF00096 80 NBR 60 Sh/A 325
SF00094 80 NBR 75 Sh/A 325
SF00097 80 NBR 85 Sh/A 360
SF00100 85 NBR 60 Sh/A 390
SF00102 90 NBR 60 Sh/A 460
SF00103 90 NBR 75 Sh/A 470
SF00101 90 NBR 85 Sh/A 515
SF00110 100 NBR 60 Sh/A 640
SF00112 100 NBR 85 Sh/A 695
SF00171 110 NBR 75 Sh/A 855
SF00180 120 NBR 60 Sh/A 1125
SF00181 120 NBR 75 Sh/A 1127
SF00182 120 NBR 85 Sh/A 1237
SF00184 130 NBR 85 Sh/A 1550
SF00200 190 NBR 60 Sh/A 4350
SF00202 190 NBR 85 Sh/A 4350

Produzione di Sfere in gomma con anima in nylon - galleggianti - rettificate

Tedeschi Gomma produce sfere in gomma con anima in nylon.

Principali applicazioni: come valvole di ritegno per sistemi adescamento pompe per liquami, come galleggianti all’ interno di sfiati per tubazioni acquedotto, come galleggianti per chiusura aspirazione aria per riempimento cisterne, come galleggianti per vasi sanitari di impianti di mungitura, come galleggianti per valvole di troppo pieno.

Codice Articolo Diametro Tipo-Gomma Peso gr.
SF00231 60 NBR 45 Sh/A 100
SF00230 60 NBR 60 Sh/A 103
SF00240 70 NBR 60 Sh/A 145
SF00250 80 NBR 60 Sh/A 190
SF00252 80 NBR 60 Sh/A ALIMENTARE 170
SF00253 80 NBR 60 Sh/A 225
SF00270 100 NBR 60 Sh/A 335

Sfere in gomma NBR 70 o NR 85 Sh/A con anima in acciaio rettificate


Le sfere in gomma con anima in acciaio sono stampate in NBR 70 Sh/A alimentare e utilizzate come valvole per pompe enologiche a pistoni e in NR 85 Sh/A utilizzate come valvole in macchine per pompare materiali abrasivi (es. cemento, ghiaia, sabbia,…)

Codice Articolo Diametro Peso medio gr. D. Nucleo Acciaio
SF00770  30   50    20
SF00635  35   84    25
SF00736  40   149    30
SF00741  45   220    35
SF00674  50   248    35
SF00610  55   333    40
SF00694  60   380    40
SF00697  65   620    50
SF00780  70   673    50
SF00132  70   1075    60
SF00107 80 1120 60
SF00165  85   1190    60
SF00104  90   1665    70
SF00106  90   1700    70
SF00272  100   2500    83

Produzione:

Lo stampaggio delle sfere in gomma viene effettuato tramite presse a compressione che utilizzano l’innovativa tecnologia del vuoto integrale.

Dopo lo stampaggio, le nostre sfere in gomma sono rifinite con un processo di rettifica accurato e ad alta velocità tramite rettifica robotizzata.

Il processo di rettifica elimina le bave e la seam line, ottenendo una superficie liscia e uniforme. Inoltre, il processo di rettifica fornisce dimensioni accurate alla sfera,  necessarie per ottenere una tenuta efficace.

Tipi di gomma utilizzati:

GOMMA POLIURETANICA (AU – EU)

GOMMA NATURALE (NR)

GOMMA BUTADIENE-STIROLO (SBR)

GOMMA NITRILICA (NBR)

GOMMA ETILENE-PROPILENE-DIENE (EPDM)

GOMMA SILICONICA (VMQ)

Le nostre sfere in gomma poliuretanica offrono elevata resistenza alla trazione e alla lacerazione ideali per applicazioni su ingranaggi, ruote dentate e applicazioni che richiedono un’elevata resistenza agli idrocarburi alifatici puri.

Le sfere in gomma naturale o in gomma SBR vengono usate principalmente per la pulizia dei vibrovagli, essendo due tipologie di mescole molto elastiche e resistenti all’abrasione.

Raccomandiamo le sfere in gomma nitrilica per la resistenza all’ abrasione da olio e alle temperature fino a 125°C (in olio).

Per applicazioni con esposizione ad agenti atmosferici, raccomandiamo le nostre sfere in gomma EPDM.

Le sfere in gomma siliconica possono garantire un’elevata elasticità e resistenza al calore,  hanno infatti un range molto esteso di utilizzo per quanto riguarda le temperature a cui possono essere sottoposte (da -60° a +180°). Resistono molto bene all’esposizione ad ozono ed agenti atmosferici. Non possono essere rettificate.

Usi tipici delle sfere in gomma rettificate:

Le sfere in gomma piena Tedeschi Gomma sono utilizzate come valvole di fondo per depressore pompe vuoto assistite su impianti Wellpoint (pompe da cantiere), come valvole per dispositivi di innaffiamento, come ammortizzatori per paracolpi retromarcia camion, come valvole di tenuta per pompe sommerse.

Le sfere in gomma con anima in nylon Tedeschi Gomma sono utilizzate come valvole di ritegno per sistemi adescamento pompe per liquami, come galleggianti all’ interno di sfiati per tubazioni acquedotto, come galleggianti per chiusura aspirazione aria per riempimento cisterne, come galleggianti per vasi sanitari di impianti di mungitura, come galleggianti per valvole di troppo pieno.

Le sfere in gomma con anima in acciaio sono utilizzate come valvole per pompe enologiche a pistoni.

  • Sfere piene applicate su paracolpi retromarcia camion
  • Sfera galleggiante per vaso sanitario di impianti di mungitura
  • Sfera piena applicata su valvola per dispositivo di innaffiamento

Domande Frequenti

Le nostre sfere sono 100% made in Italy, prodotte presso il nostro stabilimento in via Dante Alighieri, 42/44 a Cadelbosco di Sopra (RE).

No, non presentano la linea equatoriale (seam line) in quanto sono tutte rettificate con rettifica robotizzata.

Le tolleranze dimensionali rispettano la norma ISO 3302-1 M3.

Su specifica richiesta del cliente, per applicazioni diverse da quelle sopracitate, le sfere possono essere fornite anche non rettificate (in tal caso presentano la seam line).

Con mescole NBR le nostre sfere in gomma con anima in nylon resistono alla pressione di 20 bar mentre le sfere in gomma con anima in acciaio resistono fino a 10 bar.
